2025年的电子元器件市场，正被新能源汽车、AI服务器和工业电源这三驾马车拉着跑。高可靠、小型化、耐高温成了硬指标，尤其是电容器和电感器，从“配角”逐渐变成了系统稳定性的“压舱石”。今天不谈空泛的趋势，直接拆解几个关键参数和应用场景，供工程师朋友们参考。

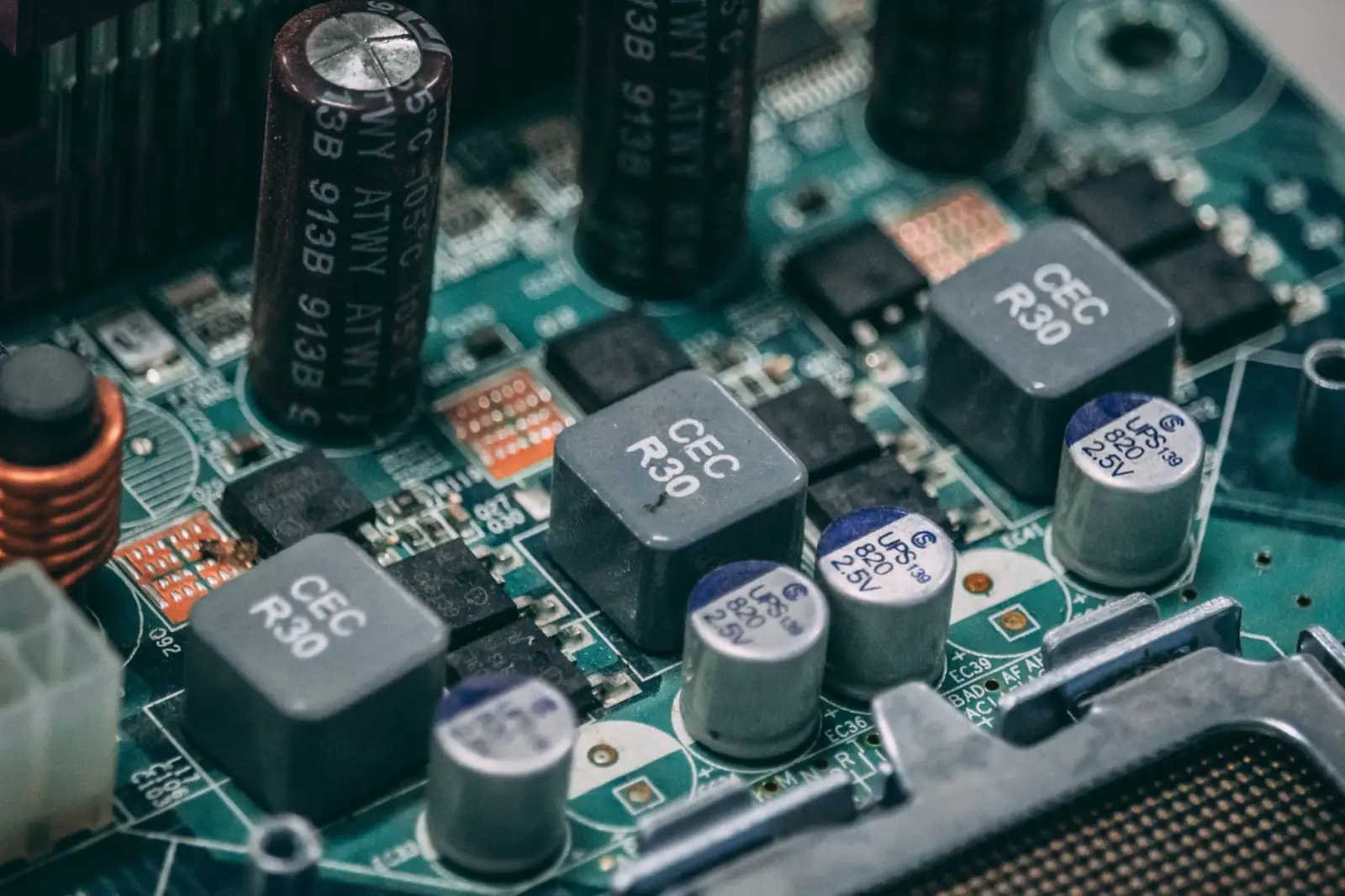

高可靠电容器：从MLCC到薄膜电容的选型逻辑

MLCC（多层陶瓷电容器）依然是主流，但2025年的焦点已经转向X7R和C0G材质的耐压余量设计。在车载800V高压平台中，电容器的DC Bias特性（直流偏压下的容值衰减）必须重点考量——普通X7R在50%额定电压下可能衰减30%以上，而选用高耐压规格（如额定电压为实际工作电压的2倍以上）的器件，能有效规避这一问题。同时，薄膜电容器在DC-Link（直流母线）环节的市占率正快速提升，其低ESR（等效串联电阻）和自愈特性，让它在高频纹波抑制上表现远超铝电解电容。

一个容易被忽视的细节是电容器的热阻路径。在紧凑的功率模块里，电容本体温度每降低10℃，寿命大致翻倍。因此，除了选型，PCB布局时让电容器靠近散热过孔或铜箔平面，比单纯堆料更有效。

电感器与二极管：损耗控制是核心战场

功率电感器的趋势是低DCR（直流电阻）与高饱和电流并存。一体成型电感凭借磁屏蔽优势，在DC-DC转换器中的效率普遍比传统绕线电感高1-2个百分点。但要注意，饱和电流的标称值通常基于电感下降20%或30%的临界点，实测时务必结合工作温度下的磁芯损耗曲线——尤其是在100kHz以上的开关频率下，铁氧体材料的温升可能让有效电感量“缩水”20%，这一点在计算纹波电流时极易踩坑。

二极管方面，碳化硅（SiC）肖特基二极管已经下探到650V-1200V主流区间，其反向恢复电荷（Qrr）几乎为零，对提升PFC（功率因数校正）电路效率贡献显著。不过，驱动电阻的选取需要配合二极管的di/dt能力，否则过快的开关瞬态会引发电磁干扰，反而得不偿失。

设计中的三个“反直觉”注意点

• 降额不是越低越好：电阻器降额到30%以下时，温漂系数可能变差，因为自热不足导致阻值偏离标称值。建议功率型电阻器降额在50%-70%之间。
• 电感器的“啸叫”可能是机械共振：当开关频率落在电感器本体固有频率附近时，即便电流正常也会产生可闻噪声。解决办法不是换电感，而是微调开关频率避开共振点。
• 电解电容的低温ESR会飙升10倍：在-40℃环境下，铝电解电容的ESR可能从几十毫欧升至几百毫欧，直接影响低温启动时的输出电压纹波。若产品有低温要求，建议并联一个小容值C0G电容旁路高频成分。

常见问题速答

Q：为什么同一批次的电容器，上机后容值差异很大？ A：大概率是直流偏压造成的。不同批次瓷体的介电常数对电压敏感度不同，建议在规格书中明确DC Bias条件下的容值下限，而非只看初始容值。

Q：功率电感器温升超标，换更大尺寸就行吗？ A：不完全是。尺寸加大能降低DCR，但磁芯损耗占比更高。更有效的做法是选择低损耗磁粉材质（如铁硅铝），或者提高开关频率以减小纹波电流。

回到宏观视角，2025年的电子元器件选型，本质上是在体积、效率与成本之间寻找平衡点。华尊电子在为客户定制高可靠方案时，最常强调的一点是：数据手册上的极限参数只是底线，真正的设计余量来自对应用工况的深刻理解。比如电阻器的脉冲耐受能力，很多工程师只看额定功率，却忽略了单脉冲能量冲击下的失效模式——这在电机驱动或电源浪涌场景下尤其致命。

高可靠不是某个元件的单打独斗，而是电容器、电阻器、电感器、二极管协同设计的系统性工程。希望以上内容能帮您避开几个常见的“坑”。若您在实际选型或测试中遇到具体问题，欢迎留言交流，我们会在后续文章中选取典型问题进行深度解析。
